Столкнулся с тем, что из полутора сотен патронов с десяток или полтора выстрелили только со второго раза. Накол капсюля был, но как и в случае с выстрелившими он был не очень глубокий. Капсюль - Nobel Sport u.686.
Собственно, это у многих турецких и не очень ружей присутствует и иногда мешает. Ковыряние интернета показало, что одним из рекомендуемых способов решения является растачивание корпуса УСМ в районе курка. Вот видео:
Собственно, на видео разбирается УСМ помпового ружья, а у меня полуавтомат. Пришлось раскидывать свой УСМ чуть по-другому, хотя ничего сложного.
Планируется убрать зажатости деталей и для улучшения накола добавить под боевую пружину шайбу.
2. Теперь надо аккуратно снять пружину "кнопки" снятия с затворной задержки. Скидываем ус, подпружинивающий кнопку и снимаем с оси.
3. Выдавливаем ось курка. Я пользовался шестигранником. Выдавливать осторожно, она склонна к "убеганию".
Как только выдавили курок, его пружина и гнеток тут же выскочат. откладываем в сторону.
4. Извлекаем ось лотка.
Использовал пинцет, чтобы вынуть - поддавил тыльной стороной и затем подковырнул кончиками.
Сразу же выскочит пружина с гнетком. Откладываем всю эту радость.
5. Теперь ось пружины спускового крючка. Так же пинцетом.
Будьте аккуратны - там выскочит пружина, надо бы не потерять, скаканёт она достаточно резво.
Традиционно аккуратно - за осью пружина и гнеток. После их извлечения можно вытряхнуть кнопку предохранителя. Кстати, левши могут его собрать и наоборот, просто вставив с другой стороны корпуса УСМ.
Собственно, вот и всё, разобрали целиком.
Остался еще вот такой элемент на лотке, но его снимать не нужно.
У меня он заметно зажимался с боков. Поэтому пришлось проточить его паз. На фото отмечено красным.
Точим понемногу, примеряем. Если мало и ходит с натугой - точим еще, пока не станет ходить свободно, но без заметного люфта.
Еще мне не понравился ход спускового крючка. Поверхности слева и справа от него самую малость подточил. На фото это внутренние поверхности сверху и снизу.
Создает тонкий слой, проникающий и заполняющий щели и углубления и всё такое. Главное, что он не притягивает грязь и отталкивает смазку.
Обезжириваем детали (спирт, спирто-бензин или растворитель). У меня "настольный обезжириватель" это изопропиловый спирт. Сами детали обезжиривал с тряпочкой, внутри УСМ - с участием ушных палочек.
После обезжиривания раскладываем детали на салфетке, минуту трясем флакончик и сразу после встряски поливаем, ждем (сохнет очень быстро, буквально секунды).
Далее аккуратно переворачиваем и обрабатываем с другой стороны. Не забываем про отверстия осей.
Покрывать тоненьким слоем. Все равно потом лишку снимать мягкой тканью. Собственно, проходим ей, а потом тем что свалилось "натираем" отверстия и внутренности УСМ, используя ушные палочки.
1. Предохранитель. Вкладываем сам предохранитель, потом вкладываем гнеток и пружину и наживляем ось. Потом поджимаем пружину (да, да - опять шестигранник) и плавно отпуская выжимаем ось. Может не с первого раза, но ось войдет, зафиксировав пружину.
2. Собираем спусковой крючок. Пружину и гнеток вставляем в отверстие, пождимаем и вставляем шептало.
Вкладываем в корпус УСМ и вставляем ось. Никаких сложностей.
3. Ставим пружину спуска. То еще развлечение. И опять поможет шестигранник. Наживляем ось, вкладываем пружину закруглением к спуску, потом пропускаем шестигранник и поджимаем пружину через её отверстие, пока не сможем протолкнуть ось. Для продевания оси в ответное отверстие с другой стороны УСМ надо поджать ось сверху.
Получится как-то так.
4. Собираем лоток подавателя, вложив в него рычаг снятия с затворной задержки.
5. Устанавливаем лоток. Для начала надо вложить в корпус УСМ пружину и гнеток.
Далее, наживляем лоток и поджимая гнеток доводим лоток до отверстия в корпусе УСМ.
Остаётся вставить ось, продолжая поджимать гнеток.
6. Самая веселая операция - установка курка. На самом деле достаточно несложно, если делать так. Вставляем шайбу, пружину, гнеток в отверстие.
Далее выравниваем рычаг снятия с затворной задержки с отверстием в УСМ и через него наживляем ось курка до прорези для курка, чтобы курок входил в прорезь не конфликтуя с осью.
Далее поджимаем курком гнеток и одновременно жмем на ось, как нарисовано на фото.
На самом деле проще держать правой рукой. Большой палец и средний палец отвечают за установку оси. Большой просто держит, а средний давит. При этом указательный палец поджимает курок. Так как тыльная часть УСМ опирается на стол, то это даже можно осуществить одной рукой.
7. Проверяем работу курка и лотка.
8. Если всё хорошо, то можно ставить пружину клавиши затворной задержки.
9. Остаётся чуть-чуть отчистить внешность УСМ от молибденовой смазки. Уж очень она проникающая. Я использовал тряпочки с всё тем же изопропиловым спиртом.
Себя, опять же традиционно, чистил с помощью Verapol + губки. Один проход им, один жидким мылом и всё, руки чистые.
Остаётся установка УСМ в Hatsan. Да, чутка блестит от вспышки, зараза. Недовымылась молибденка из пластика...
Изумительно пробивало и через стикхантовские наклеечки.
Троица рядом (слева-направо до доработки, после и после через наклейку).
Наколы даже визуально стали больше по площади, то есть "вбивает" заметно глубже. Правда, ИЖ-18 еще глубже вбивает...
Собственно, это у многих турецких и не очень ружей присутствует и иногда мешает. Ковыряние интернета показало, что одним из рекомендуемых способов решения является растачивание корпуса УСМ в районе курка. Вот видео:
Собственно, на видео разбирается УСМ помпового ружья, а у меня полуавтомат. Пришлось раскидывать свой УСМ чуть по-другому, хотя ничего сложного.
Планируется убрать зажатости деталей и для улучшения накола добавить под боевую пружину шайбу.
Разборка УСМ
1. Выдавливаем/выбиваем штифты УСМ. Пользовался шестигранной отверткой достаточного размера и киянкой. Ну как бы классика. Извлекаем усм и вот он у нас на столе.2. Теперь надо аккуратно снять пружину "кнопки" снятия с затворной задержки. Скидываем ус, подпружинивающий кнопку и снимаем с оси.
Как только выдавили курок, его пружина и гнеток тут же выскочат. откладываем в сторону.
4. Извлекаем ось лотка.
Использовал пинцет, чтобы вынуть - поддавил тыльной стороной и затем подковырнул кончиками.
Сразу же выскочит пружина с гнетком. Откладываем всю эту радость.
5. Теперь ось пружины спускового крючка. Так же пинцетом.
Будьте аккуратны - там выскочит пружина, надо бы не потерять, скаканёт она достаточно резво.
5. На очереди ось спускового крючка. Просто выдавливаем и вынимаем. Выдавливал опять же подходящим шестигранником.
Аккуратно разбираем всю сборку спуска + шептала (?), беспокоимся о пружине с гнетком.
6. Теперь, если очень хочется, можно извлечь предохранитель. Его пружина держится вот этой осью. Шестигранник в помощь.
Собственно, вот и всё, разобрали целиком.
Остался еще вот такой элемент на лотке, но его снимать не нужно.
Фиксим проблему
Итак, можно проверять проблема есть или же её нет. Вкладываем курок (без пружин и прочего) и наживляем ось. Проверяем, как ходит курок.У меня он заметно зажимался с боков. Поэтому пришлось проточить его паз. На фото отмечено красным.
Точим понемногу, примеряем. Если мало и ходит с натугой - точим еще, пока не станет ходить свободно, но без заметного люфта.
Еще мне не понравился ход спускового крючка. Поверхности слева и справа от него самую малость подточил. На фото это внутренние поверхности сверху и снизу.
Смазка
Специально для УСМ была куплена молибденовая Birchwood-Casey Moly Lube.Создает тонкий слой, проникающий и заполняющий щели и углубления и всё такое. Главное, что он не притягивает грязь и отталкивает смазку.
Обезжириваем детали (спирт, спирто-бензин или растворитель). У меня "настольный обезжириватель" это изопропиловый спирт. Сами детали обезжиривал с тряпочкой, внутри УСМ - с участием ушных палочек.
После обезжиривания раскладываем детали на салфетке, минуту трясем флакончик и сразу после встряски поливаем, ждем (сохнет очень быстро, буквально секунды).
Далее аккуратно переворачиваем и обрабатываем с другой стороны. Не забываем про отверстия осей.
Покрывать тоненьким слоем. Все равно потом лишку снимать мягкой тканью. Собственно, проходим ей, а потом тем что свалилось "натираем" отверстия и внутренности УСМ, используя ушные палочки.
Сборка УСМ
Собираем в обратной последовательности. Перед этим надо подобрать шайбу под боевую пружину. Внешний диаметр шайбы как у гнетка, материал сталь.1. Предохранитель. Вкладываем сам предохранитель, потом вкладываем гнеток и пружину и наживляем ось. Потом поджимаем пружину (да, да - опять шестигранник) и плавно отпуская выжимаем ось. Может не с первого раза, но ось войдет, зафиксировав пружину.
2. Собираем спусковой крючок. Пружину и гнеток вставляем в отверстие, пождимаем и вставляем шептало.
Вкладываем в корпус УСМ и вставляем ось. Никаких сложностей.
3. Ставим пружину спуска. То еще развлечение. И опять поможет шестигранник. Наживляем ось, вкладываем пружину закруглением к спуску, потом пропускаем шестигранник и поджимаем пружину через её отверстие, пока не сможем протолкнуть ось. Для продевания оси в ответное отверстие с другой стороны УСМ надо поджать ось сверху.
Получится как-то так.
4. Собираем лоток подавателя, вложив в него рычаг снятия с затворной задержки.
5. Устанавливаем лоток. Для начала надо вложить в корпус УСМ пружину и гнеток.
Далее, наживляем лоток и поджимая гнеток доводим лоток до отверстия в корпусе УСМ.
Остаётся вставить ось, продолжая поджимать гнеток.
6. Самая веселая операция - установка курка. На самом деле достаточно несложно, если делать так. Вставляем шайбу, пружину, гнеток в отверстие.
Далее выравниваем рычаг снятия с затворной задержки с отверстием в УСМ и через него наживляем ось курка до прорези для курка, чтобы курок входил в прорезь не конфликтуя с осью.

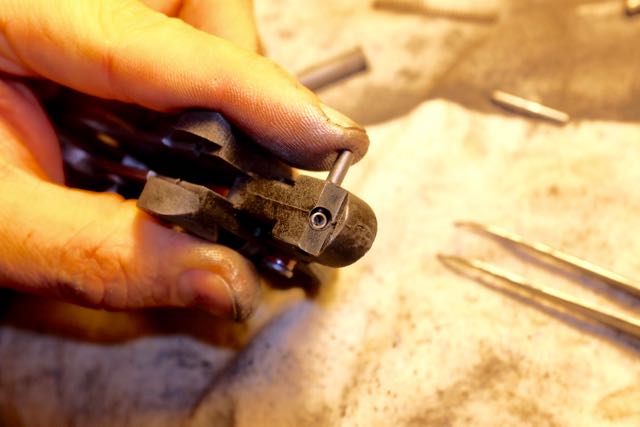

Далее поджимаем курком гнеток и одновременно жмем на ось, как нарисовано на фото.
На самом деле проще держать правой рукой. Большой палец и средний палец отвечают за установку оси. Большой просто держит, а средний давит. При этом указательный палец поджимает курок. Так как тыльная часть УСМ опирается на стол, то это даже можно осуществить одной рукой.
7. Проверяем работу курка и лотка.
8. Если всё хорошо, то можно ставить пружину клавиши затворной задержки.
9. Остаётся чуть-чуть отчистить внешность УСМ от молибденовой смазки. Уж очень она проникающая. Я использовал тряпочки с всё тем же изопропиловым спиртом.
Себя, опять же традиционно, чистил с помощью Verapol + губки. Один проход им, один жидким мылом и всё, руки чистые.
Остаётся установка УСМ в Hatsan. Да, чутка блестит от вспышки, зараза. Недовымылась молибденка из пластика...
Результаты
Первоначально было собрано без дополнительной шайбы и с обычной смазкой. Отстреляно чуть более 300 патронов на тех же u686, была одна осечка, со второго раза сработал.Изумительно пробивало и через стикхантовские наклеечки.
Троица рядом (слева-направо до доработки, после и после через наклейку).
Наколы даже визуально стали больше по площади, то есть "вбивает" заметно глубже. Правда, ИЖ-18 еще глубже вбивает...
