Попал в мои цепкие лапки магазин PTS US Palm. Первое, как водится, решил его разобрать и посмотреть внутреннее устройство.
В целом, забегая вперёд, могу сказать что как обычно для PTS серии качество на высоте.
По клеймам сразу видно, что это PTS и US Palm:
Пластик на ощупь прочный и шероховатый, а ребра и всяческие насечки делают его еще более ухватистым.
Собственно, внешние габаритные размеры у него странные. Прикладываем к бакелитовому:
В профиль внешние габариты, несмотря на скос, у них практически не отличаются, но когда глядим в фас (в затылок).
Сразу бросается в глаза толщина изделия. И не зря - разница 5 миллиметров:
Как следствие - если при стрельбе левой держать привод частично обхватывая магазин, то это самый ухватистый магазин, котрый пробовал. Но из-за толщины могут возникнуть проблемы с подсумками.
Вид сверху:
Итак, снизу виндо винт крепления и дополнительный вкладыш. Выкручиваем винт и вытаскиваем потроха.
То есть подаватель без изысков, пружина добротная, даже направляющая есть, что неплохо. Далее надо разобрать механизм. И вот тут я конкретно обалдел. Оказалось, что верхняя плоскость (которая с горловиной) также отделяется.
Для извлечения надо выдавить два толстых штифта. Толкать их надо с обратной стороны (где нет головок саморезов).
После выдавливания штифтов и отделения верхней планки с горловиной остаётся открутить саморезы и разделить механизм на две части:
В целом, забегая вперёд, могу сказать что как обычно для PTS серии качество на высоте.
Снаружи
По клеймам сразу видно, что это PTS и US Palm:
Пластик на ощупь прочный и шероховатый, а ребра и всяческие насечки делают его еще более ухватистым.
Собственно, внешние габаритные размеры у него странные. Прикладываем к бакелитовому:
В профиль внешние габариты, несмотря на скос, у них практически не отличаются, но когда глядим в фас (в затылок).
Сразу бросается в глаза толщина изделия. И не зря - разница 5 миллиметров:
Вид сверху:
Внутри

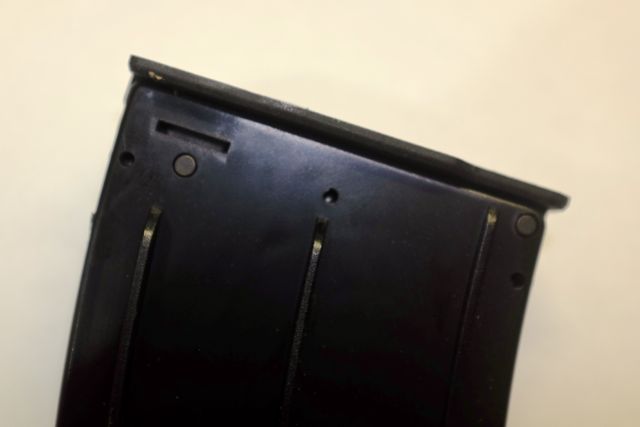

Вид на горловину подачи шаров намекает, что магазин разборный. И правда, стоит снять нижнюю крышечку и получаем доступ к винту крепления потрохов. Крышка, кстати, сидит очень плотно.Итак, снизу виндо винт крепления и дополнительный вкладыш. Выкручиваем винт и вытаскиваем потроха.
Весьма неплохо: обилие винтиков обещает беспроблемную подачу шаров. Извлекаем пружину, для чего надо поддеть ее фиксатор отвёрткой (болтиками не закреплена).
Для извлечения надо выдавить два толстых штифта. Толкать их надо с обратной стороны (где нет головок саморезов).
После выдавливания штифтов и отделения верхней планки с горловиной остаётся открутить саморезы и разделить механизм на две части:
