Плата для LLM-01

Потихоньку перехожу в разводке плат на KiCAD. Связано это... впрочем, возможно завтра и черкну об этом, сейчас речь не о том.

Решился попробовать заказ плат в Китае. Пока что развёл платы контроллера для газ-шутинга и для этого самого LLM-01. Прикладываю 3D модели из этого самого KiCAD.

Плата газшутинга

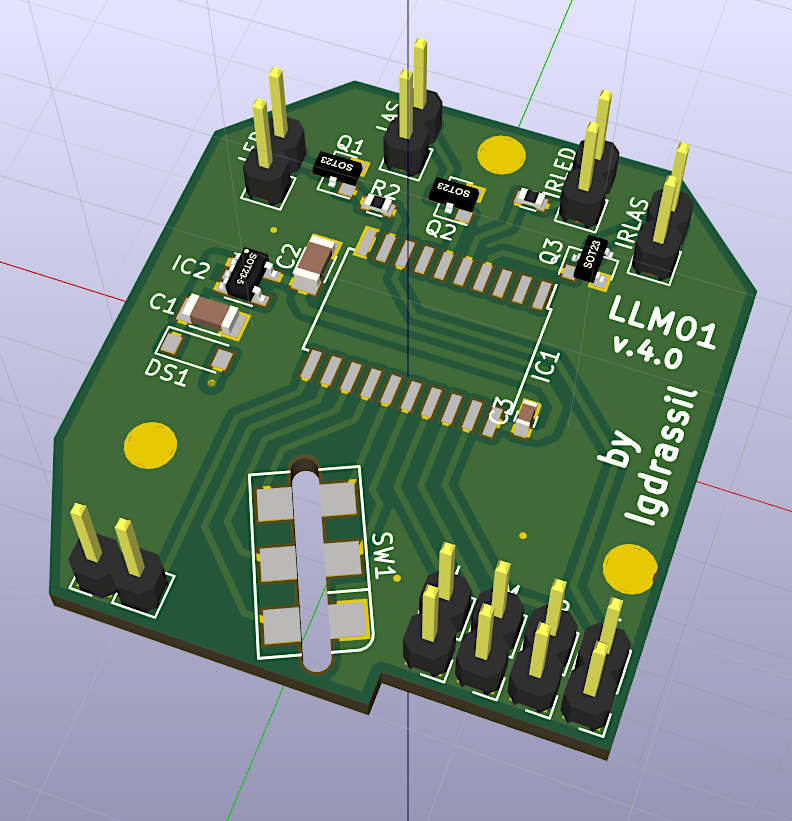

Плата LLM01


Разумеется, торчать штырьки не будут, это места для подключения проводов (просто посадочное место с 3d моделью связано и при рендеринге отображается). Ну и места под микросхему не будут пустовать на плате LLM.

Сейчас определяюсь с количеством заказываемых плат.
